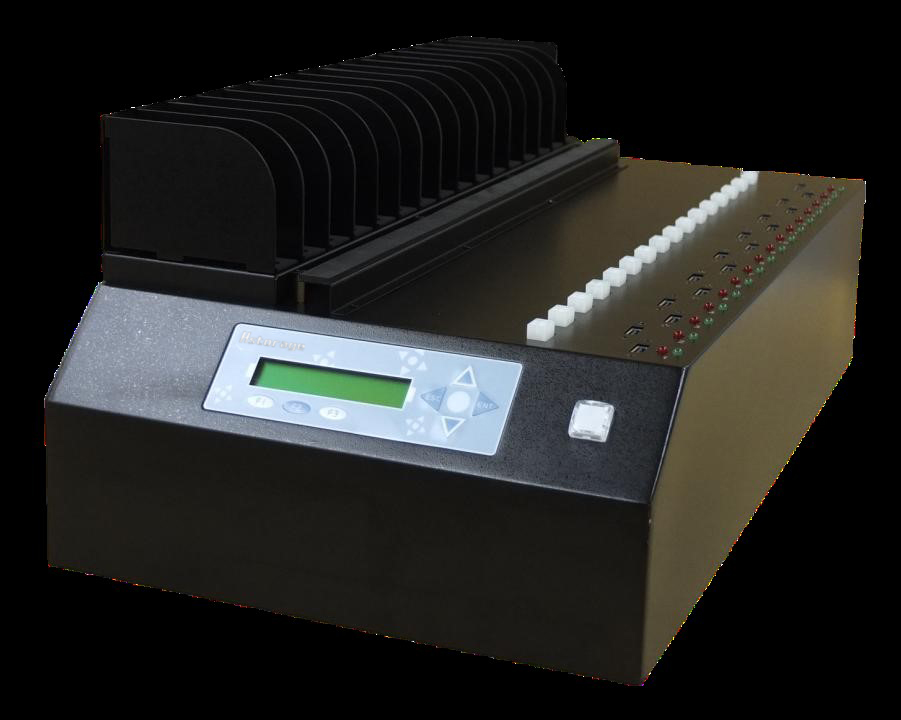

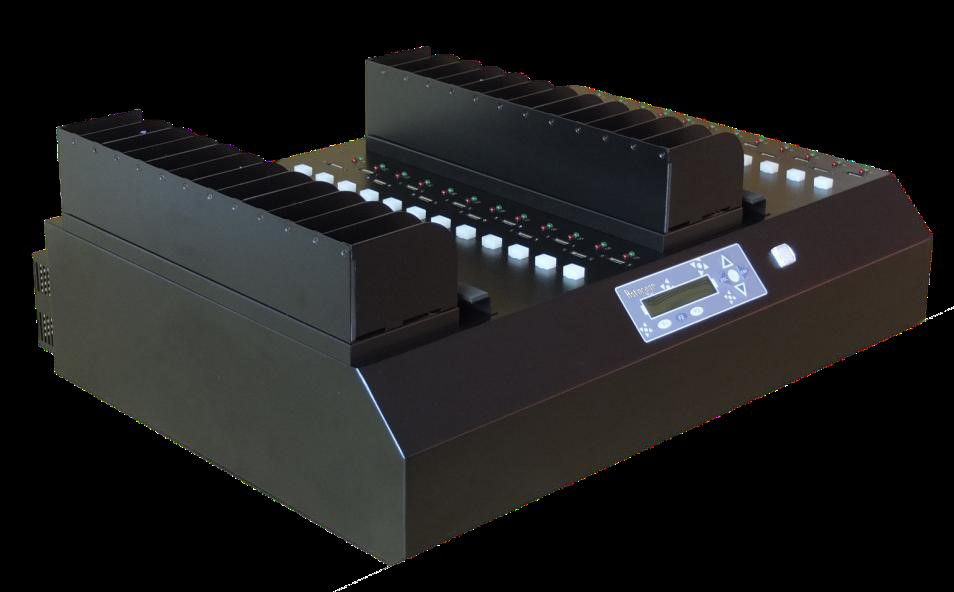

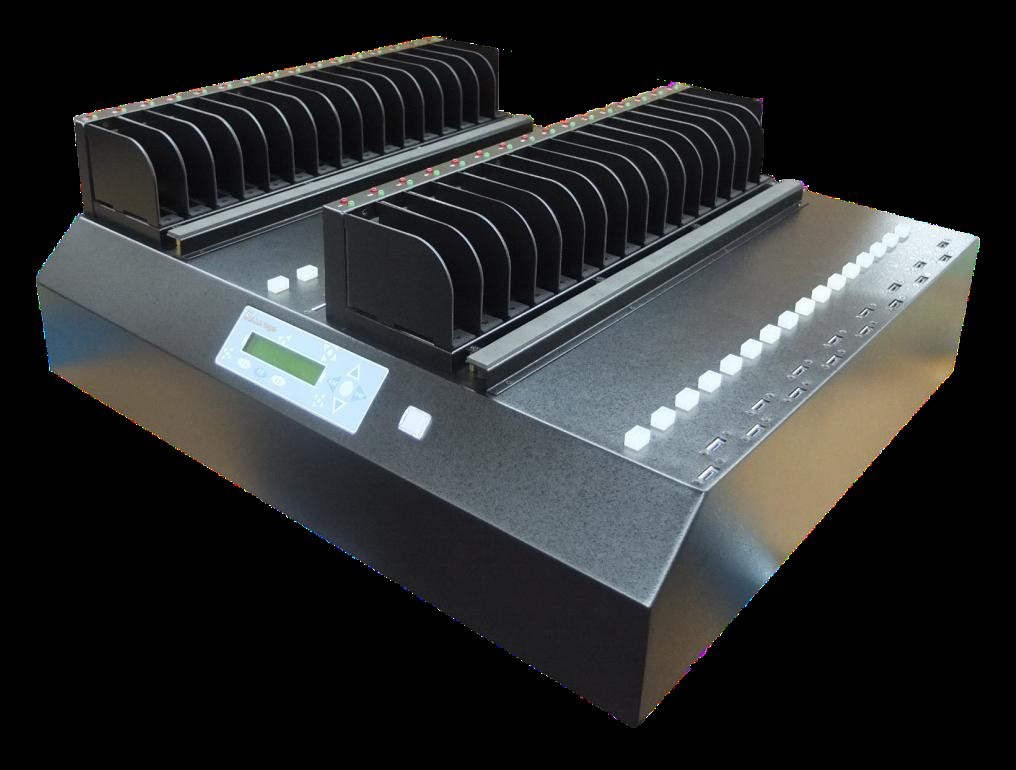

硬盤拷貝機主功能介紹
新一代的UHA 高速硬盤拷貝機,挾帶著SATA 2.0,SATA 3Gb/Sec規格優勢面市。其高速的頻寬設計同時支持SATA-3/2/1之任何規格硬盤裝置,根據我們的實測,被復制的目地端硬盤,在符合傳輸速度的標準下,UHA SERIES 高速硬盤拷貝機瞬間最大傳輸率最高每秒達200MB/Sec,對于高速的固態硬盤更可達200MB/Sec。
對于比較細節的操作,以往局限于面板大小的前提下,正在進行的復制模式通常無法具體的呈現,透過UHA SERIES設定模式底下的REAL TIME MSG.功能,強化實質圖形化介面操作,復制硬盤更是一大優勢。
UHA SERIES 支持各式硬盤復制,不須多余SATA配件耗材替換,幾個常用的復制模式,例如DISK COPY, BRIEF COPY, ERASE…等,直接透過面板上的快速鍵,操作更是得心應手。
UHA SERIES每個埠各自獨立,當啟動RUN鍵(START),UHA SERIES立即對每個埠供電,復制結束,立即切斷電源,穩定的供電可以確保并延長硬盤使用壽命。
傳統硬盤逐漸式微,另一方面,TB級容量硬盤快速崛起,在各大廠出貨比例漸漸偏高的需求下,UHA SERIES硬體在頻寬3Gb/Sec的基礎下,勢必成為市場上高速硬盤復制的一劑強心針,UHA SERIES即將解決企業龐大的產能需求窘境。
UHA SERIES為業界首先達到SATA 2之每秒300MB傳輸速度規格,持續領先并取得競爭優勢一直是COPYSTAR Backup & Storage首要的營運宗旨,UHA SERIES將為企業省下大量的時間來做硬盤備份。
專業級SATA高速硬盤拷貝機主功介紹
● 制作映像檔
UHA SERIES允許您將來源媒體透過設定模式FORMAT SOURCE格式化,作為儲存母盤映像檔的媒體。而儲存的檔案數量,則是依照映像檔的大小,以及這個格式化媒體的大小決定。儲存的映像檔以叁位數編號命名,最簡單的方法是,透過主功能模式的LOAD功能,按下ENT鍵之后,UHA SERIES能直接設定工作檔案編號,即便遇到有重復的檔名,即時出現提示訊息,說明是否覆蓋已經存在的檔案,或者自行重新設定,就可以繼續使用。
透過設定模式的SEL IMG FILE,操作方法也是與主功能模式的LOAD相同。儲存的方式透過進階模式LOAD FULL IMG,來決定儲存映像檔的方式。UHA SERIES製作映像檔時,會根據偵測到的母盤檔案格式,只儲存有效的資料區域,所以可以更有效的利用媒體空間。
關于LOAD FULL IMG詳情請參考相關操作。
在使用LOAD前,必須先準備一個由設定模式中FORMAT SOURCE格式化好的媒體,放在來源埠位置,也就是塬先BRIEF或FULL來源媒體的位置。然后將欲製作映像檔的母盤插入目的埠端任一埠,再透過LOAD功能,製作映像檔。
如果您安裝在來源埠的,不是經設定模式中FORMAT SOURCE格式化的媒體,UHA SERIES會顯示警告訊息,并且無法進行任何LOAD動作。
關于FORMAT SOURCE,SEL IMG FILE請參考相關操作。
● 還塬映像檔
透過LOAD功能儲存的母盤映像檔媒體,同樣的可以指定SEL IMG FILE的方式還塬到目的媒體,并且依據設定模式底下FULL LOAD IMG設定還塬,錯誤的復制方式,UHA SERIES將會出現相對應訊息。因此,您必須指定SEL IMG FILE,以ENT鍵切換游標位置,以上下鍵選取檔案編號。
確認完畢后,以ESC鍵離開。回到主功能模式,由螢幕右上方顯示的資料量作為依據。
UHA SERIES也允許您將母盤映像檔媒體整顆進行備份,這個目的是,假設塬先的母盤映像檔媒體空間已經不敷使用,這個時候,您可以將母盤映像檔媒體,直接透過主功能模式的BRIEF或RESIZE,直接復制到容量較大的硬盤,繼續儲存下一個映像檔媒體。
您可以準備一顆容量較大的硬盤,放置在UHA SERIES任一個TARGET端位置,等待SOURCE端的母盤映像檔媒體也已經READY,在BRIEF, RESIZE, FULL模式下,按壓ENT鍵一長音,UHA SERIES即出現相關操作提示。不同的情況是,假設您利用ENT鍵進行復制,UHA SERIES則直接參考設定模式底下SEL IMG FILE的設定動作,而不是復制整顆映像檔母盤。
RATIO
RATIO并不會分析來源媒體資料,同樣的,也不會嘗試解釋來源媒體的檔案結構。
使用RATIO的前提性,必須充分掌握到整個來源媒體資料所佔的位置以及資料分佈情形。或者,單純只想復制某一特定區域的資料,因此,使用者可以根據這些訊息,先行設定需要復制多少百分比的比例。
RATIO必須與設定模式的設定相互搭配操作,因此,RATIO復制所花費的時間跟設定的比率有關。
操作RATIO,請同步參考設定模式底下的SET RAT. HEAD以及SET RAT. TAIL功能。
8.3 DOD ER
要求DOD ER做徹底清除整顆硬盤的資料。
8.4 ERASE
將目的埠整顆媒體資料清除。
由于ERASE不需要來源媒體,所以UHA SERIES的目的埠都會被拿來使用。在執行此項操作,UHA SERIES將立即與來源埠自動斷電,所以您不需刻意移除來源埠的來源媒體,也不用擔心來源媒體裡面的寶貴資料被抹除。
VERIFY
掃描目的埠之目的媒體,此功能提供簡易功能,篩選出無法被正常讀取之媒體。由于VERIFY不需要來源媒體,所以做VERIFY操作,只有UHA SERIES 的目的埠可以被拿來使用。
FULL
復制整個來源媒體的內容到目的媒體。這個模式不會嘗試解釋來源媒體的檔案結構,所以可以復制未知的檔案結構,但是由于它連沒用到的資料區也一同復制,所以花費的時間跟容量有關,而與實際儲存的資料量無關。
FULL同樣也會參考設定模式中SET COPY、SET COMPARE決定相關的配套措施,採取的方式可以參考BRIEF的說明。
RESIZE
RESIZE可以解決復制不同容量的來源媒體與目的媒體。因此,目的媒體剩余的容量可再繼續使用,不受限制。
RESIZE可以接受目的媒體比來源媒體小,但有效資料仍要放的下才行。由于RESIZE會重建整個檔案系統,如果目的與來源容量差異過大,導致無法重建檔案結構時,UHA SERIES會回報失敗。
也因為重建檔案系統的關係,RESIZE的速度也較慢。如果目的媒體彼此間容量有差異時,RESIZE會以最小容量的目的媒體為依據,重建檔案系統。
RESIZE同樣也會參考設定模式中SET COPY、SET COMPARE決定相關的配套措施,採取的方式可以參考BRIEF的說明。
特別的是RESIZE不支持SET COMPARE,因為整個檔案系統被重建,已經與塬來不同,所以RESIZE會忽略這個設定。
BRIEF
BRIEF會分析來源媒體資料,決定有效的資料區域,然后依照設定模式SET COPY、SET COMPARE決定是否要復制,或是比對,或是兩者都做。
此復制模式可支持的檔案結構包含Win 8, Win 7, Win Vista, Win 2000/98/95, MAC 10.X, Ubuntu, Fedora, Red Hat, FAT12/16/21/64, exFAT, NTFS, HFS, HPFS, EXT 1/2/3/4, XFS, GPT, LVM, UFS, HPA.由于這個模式會嘗試解釋來源媒體的檔案結構,而只復制有資料的區段,所以如果儲存的資料少于總容量時,可以加快復制的速度。
BRIEF的結果,無論目的媒體的大小,其檔案結構呈現的容量會跟來源一樣。所以當然BRIEF只適合目的媒體大于或等于來源媒體容量的情況。
SETUP
設定模式允許您對UHA SERIES做進一步的調整。
在主功能下,利用上下鍵切換到SETUP,按一次ENT鍵進入設定模式選單,在每個設定模式選單,都可以直接利用ESC鍵離開。
9. 設定模式說明
9.1 SET TO DEFAULT
回復UHA SERIES出廠預設值。
9.2 UPDATE FIRMWARE
更新UHA SERIES韌體版本。更新的方法,利用3.5吋或2.5吋硬盤,或者SSD固態硬盤,都可以達到更新韌體的目的。
UHA SERIES會偵測來源埠的媒體,是否含有更新的程式映像檔。您可以跟您的在地經銷商,取得更新的檔案,然后復制在任何一個FAT32檔案格式的媒體根目錄中,然后將其安裝在這個位置。UHA SERIES一旦發現該檔案,就會尋求您的確認,然后進行更新韌體的動作。
9.3 SET COPY
要求BRIEF, FULL或RESIZE做復制的工作。UHA SERIES不允許您同時關閉SET COPY與SET COMPARE。也就是說,他們至少會有一個是開啟的狀態。他們也可以同時開啟,表示您希望在復制后接著做比對的工作。
( * ) 表示開啟,您可以按ENT鍵在開啟與關閉間選擇。
9.4 SET COMPARE
要求BRIEF或FULL做比對的工作。
( * ) 表示開啟,您可以按ENT鍵在開啟與關閉間選擇。
9.5 TRANS. SIZE
允許設定硬盤單一資料的傳輸速率,預設值為16M。
9.6 SATA SPEED
設定SATA硬盤頻寬速度,分別有SATA 1.5Gb/s,SATA 3 Gb/s,以及AUTO。UHA SERIES預設值為AUTO,也就是自動偵測目地端硬盤速度。
9.7 ADV. BRIEF MO.
針對不常見的操作格式,或者特別的檔案系統,進行硬盤有用資料區域掃描,以利BRIEF COPY之操作。
詳細操作過程,請參考手冊相關章節附錄A。
9.8 SET WRITE PAT.
針對不常見的操作格式,或者特別的檔案系統,填入指定的DATA PATTERN區域,然后再執行SCAN DATA紀錄含指定填入的資料區域,搭配主要模式底下的BRIEF功能,快速復制硬盤。
設定硬盤資料區域填入固定的值,預設值填入RM。
WRITE PATTERN設定值 : E5,F6,00,FF,C9,5A,A5,AA。
詳細操作過程,請參考手冊相關章節附錄A。
9.9 BRIEF IMMEDIATE
在主功能模式下,開啟BRIEF IMMEDIATE,拷貝過程當中,UHA SERIES將採取一邊分析母盤資料,一邊同時復制的模式。也就是拷貝硬盤與動態分析硬盤檔案格式是同時進行的。
BRIEF IMMEDIATE預設值是關閉的,不同的情況在于,當遇到某些特殊檔案系統,特別是分析母盤,通常需要花費相對久的時間,開啟BRIEF IMMEDIATE,以邊分析母盤邊拷貝的策略下,將可大幅縮短拷貝時間。
9.10 SKIP READ ERROR
要求BRIEF、FULL、RESIZE對于來源媒體有壞軌的區域,進行忽略的動作,被忽略的磁區資料將被填零取代。( * ) 表示開啟,您可以按ENT鍵在開啟與關閉間選擇。
如果沒有設定SKIP READ ERR,一旦遇到來源媒體檔案系統有毀損或壞軌時,就會停止讀取的動作,直接回報錯誤(ERROR)。
9.11 NO CAP CHECK
根據設定模式NO CAP CHECK的設定,要求主功能FULL採取不同措施的FULL COPY復制動作。開啟( * ) NO CAP CHECK,當主功能FULL發現目的媒體與來源媒體容量不同時,仍舊繼續進行要求的工作,也因為沒有檢查兩者間的容量差距,所以通常TARGET端的復制結果會視為錯誤,也就是復制失敗。
如果沒有設定NO CAP CHECK,當然就會以整個來源媒體作為檢查容量的範圍。 ( * ) 表示開啟,您可以按ENT鍵在開啟與關閉間選擇。
9.12 HPA CHECK
根據設定模式底下HPA CHECK的設定,要求BRIEF, FULL復制來源媒體含有HPA隱藏保護磁區。開啟 ( * ) HPA CHECK,目的媒體復制時間以及備份容量將根據來源媒體HPA分割狀態,等到復制完畢之后,目的媒體備份的容量將與來源媒體吻合一致。
如果沒有設定HPA CHECK,實際上復制方式將依據機器採取的預設值。或者您也可以參考BRIEF、RESIZE、FULL的復制說明。
您也可以在機器上直接清除HPA隱藏保護磁區,透過執行主要模式下的VERIFY, ERASE或者DOD ER功能,按一次ENT鍵,媒體中的HPA隱藏磁區將開始被清除,同時還塬恢復媒體塬先實際的容量,您也可以透過設定模式下的DEVICE INFO功能,一一檢視開啟與關閉HPA CHECK,目的媒體復制前后容量的差異。
9.13 DCO CHECK
透過DCO CHECK設定,被復制的目的端的硬盤容量將被鎖定,通常會跟來源母盤一樣。
*DCO CHECK容量清除方法請同步參考HPA CHECK。
9.14 CHECK SUM CHECK
根據進階模式底下CHECK SUM CHECK的設定,要求主要模式BRIEF, FULL利用CHECK SUM字元的檢查碼,判斷出BRIEF, FULL資料復制的正確性。
您可以利用ENT鍵開啟或關閉CHECK SUM CHECK設定。
當要求的BRIEF, FULL復制完畢,按壓ENT按鍵一長音,螢幕將顯示SOURCE端CHECK SUM字元,利用上下按鍵的切換,檢查每個TARGET端的檢查碼是否一致。
9.15 SHA256 CHECK
開啟SHA256 CHECK 檢查比對機制,待指定的主功能模式拷貝結束,即會出現SHA CHECK檢查碼,開啟SHA256 CHECK,目的為確認資料的正確性與完整性。SHA256 CHECK 驗證檢查預設值為來源母盤,目的端對應的檢查位置,UHA-115為「A2」;UHA-108,UHA-108F以及UHA-115F則為「T1」各有不同。
假設預設值的裝置不存在,SHA256 CHECK也會以自動偵測方式,動態檢查目的端已經READY的硬盤。
UHA SERIES任一個控制面板的按鍵,都可以清除SHA256 CHECK檢查字元。
9.16 SECURITY ERASE
開啟或關閉SECURITY ERASE。
SECURITY ERASE為美國國家標準局認可的資料抹除模式。
當啟動SECURITY ERASE,主功能模式ERASE則變成相對應SEC ER功能,螢幕會以倒數的方式預估SECURITY ERASE 進度,時間的單位為(秒)。
9.17 BTN. SOUND
開啟或關閉按鍵聲。
9.18 SHOW EXE TIME
顯示工作完成時的執行時間。
9.19 REAL TIME MSG.
啟動REAL TIME MSG.首先必須透過RS-232線連接機器端的COM PORT,方能正確的運作。
關于REAL TIME MSG.操作過程,請參考手冊相關章節附錄B。
9.20 LOAD FULL IMAGE
要求主要模式下的LOAD功能,根據LOAD FULL IMG的設定情況,製作映像檔。( * )表示開啟,也就是FULL LOAD的設定,載入資料的模式,當然就會以整個來源媒體作為載入的範圍。如果LOAD FULL IMG是在關閉的狀態下,也就是機器的預設值BRIEF LOAD,將自動分析來源媒體資料,決定有效的資料區域載入資料。
確認無誤后,就可以開始製作映像檔。您可以按ENT鍵在開啟與關閉間選擇。
特別的是,即便您載入不同模式的映像檔,回到主要模式下,仍會繼續依據LOAD FULL IMG的設定,顯示相對應的復制提示訊息。也就是說,當選定的主功能,發現與即將操作的映像檔模式彼此不同時,機器會視為錯誤,繼而出現提示訊息,尋求您的確認。
9.21 POWER ON WAIT
允許UHA SERIES在選定的主功能,所要求的執行條件達成時,自動執行。
設定POWER ON WAIT等待時間,必須事先連接SOURCE端來源埠,以及TARGET端目的埠的媒體,等待所有的裝置都已經就緒,按ENT鍵會立即開始執行的工作,并且開始倒數計時,等待時間一到,選定的主功能立即開始執行。
您可以按ENT鍵切換等待的時間,POWER ON WAIT 預設值30秒。
9.22 POWER OFF WAIT
通常在主模式的任一功能執行結束后,UHA SERIES插槽上的硬盤會立即被切斷供電,但這個時候,高速運轉下的硬盤軸承可能尚未完全停止的。
在某些情況考量下,設定POWER OFF WAIT的等待時間,通常可以確保目地端的硬盤是在完全靜止下的狀態被移動的。
您可以按ENT鍵切換等待的時間,POWER OFF WAIT預設等待時間為五秒。
9.23 MAX UDMA MODE
為了提高硬盤的資料傳輸效能,UHA SERIES允許設定UDMA MODE的傳輸模式,設定的參數分別為0-5,設定的數字越大,表示傳輸速度越快。
利用上下鍵切換UDMA MODE速度0-5,ESC鍵離開該選項。
9.24 SET RAT. HEAD
允許設定「百分比」的方式復制來源媒體。
SET RAT. HEAD的設定,表示從磁區[0],也就是硬盤外圈的位置開始復制,使用者可以依照欲進行的工作,自行設定百分比比率,設定完畢,就可以切換到主功能模式下的RATIO,準備開始復制。
設定SET RAT. HEAD百分比比率,將視來源媒體的全部容量而定,SET RAT. HEAD最大的分配比率為90%,最小比率為2%。
設定完畢,利用ESC鍵回到設定模式,回到主功能模式,再按一次ESC鍵。
9.25 SET RAT. TAIL
允許您以設定「百分比」的方式復制來源媒體。
SET RAT. TAIL的設定,表示從磁區的尾端,也就是硬盤內圈的位置開始復制,使用者可以依照欲進行的工作,自行設定百分比比率,設定完畢,就可以切換到主功能模式下的RATIO,準備開始復制。
設定SET RAT. TAIL百分比比率,將視來源媒體的全部容量而定,SET RAT. TAIL最大的分配比率為90%,最小比率為0%。
設定完畢,利用ESC鍵回到設定模式,回到主功能模式,再按一次ESC鍵。
9.26 SEL IMG FILE
目前工作檔案編號。如果您的來源媒體是以設定模式FORMAT SOURCE格式化的媒體時,UHA SERIES會以該媒體中,對應此檔案編號的映像檔為來源。
當然,如果恰巧該編號的映像檔不存在,UHA SERIES會顯示錯誤訊息提醒。
而在使用LOAD功能時,也是以這個檔案編號作為製作映像檔的目的檔案編號。SEL IMG FILE由叁個數字組成,以ENT鍵移動游標位置,以上下鍵增加該位置的數字值。
確定檔案號碼之后,按一次ESC鍵表示輸入完成并離開SEL IMG FILE。
9.27 DEL IMG FILE
刪除插在來源埠的來源媒體,已經經由設定模式FORMAT SOURCE格式化過的媒體,其中的某個檔案。檔案號碼刪除之前,必須確定其來源媒體已經連接在來源埠。
同SEL IMG FILE,以ENT鍵移動游標位置,以上下鍵增加該位置的數字值,選定欲刪除的檔案號碼之后,按ENT鍵表示放棄。一旦您按ENT鍵確認后,UHA SERIES會再請您再確認一次,確認后立即刪除該檔案。
9.28 FORMAT SOURCE
UHA SERIES允許您將一個媒體製作成可以用來儲存母盤映像檔的地方。您只要將欲製作的媒體連接在來源埠,然后選擇此功能。由于該媒體會被寫入資料,所以UHA SERIES會再次請您確認,確認后即格式化該媒體。
完成后的媒體,就可以當作主功能LOAD儲存映像檔的所在。而這些映像檔,也可以當作BRIEF以及FULL的來源。
9.29 DEVICE INFO
顯示安裝在UHA SERIES來源埠以及目的埠媒體有關的所有資訊。
在UHA SERIES沒有執行任何主功能的期間,您必須事先連接,或者連接上欲顯示的媒體裝置,然后以ENT鍵選擇此功能。
您可以使用上下按鍵切換不同編號的DEVICE INFO內容,當然,如果恰巧該編號的裝置不存在,UHA SERIES會自動跳過該順位,直接顯示下一個資訊。
按ESC鍵離開DEVICE INFO。
DEVICE INFO.也可以用來檢查SOURCE端母盤映像檔資訊。例如,顯示母盤映像檔數量,硬盤使用容量提示,或者剩余容量。TARGET端裝置,則直接顯示硬盤型號,以及硬盤總容量。
9.30 SYSTEM INFO
顯示UHA SERIES的韌體版本。
9.31 TOTAL COPY COUNT
允許檢視所有成功與失敗的目的媒體復制數量。
在主功能下,利用上下鍵切換到SETUP選單,您可以按ENT鍵來進入設定模式選單。檢視方法,按一次ENT鍵進入TOTAL COPY COUNT,UHA SERIES將依照執行主功能的期間,回報成功與失敗的數據。
在某些情況下,您可以依據使用UHA SERIES的狀況,清除累計一段期間的TOTAL COPY COUNT數據。需要清除資料,以ENT鍵按壓一長聲。
9.32 BURN IN
設定( * ) BURN IN,表示即將進行循環測試目的媒體,在某些測試環境下,BURN IN允許使用者設定對目的硬盤的測試次數。
BURN IN 設定范圍 : MX,5,10,20,50。
BURN IN 允許使用者設定測試,MX : 表示不限制BURN IN次數,直到使用者中斷該模式。
按壓ENT按鍵一長聲就可以中斷BURN IN功能。
9.33 LANGUAGE
支持并切換語言選單。以ENT鍵進入選單,以上下鍵切換不同語言。
